टीसीवी-ईओडी-5.0

विस्फोट-रोधी गेंद

संचालन और रखरखाव मैनुअल

चेतावनी देना

इस उत्पाद का उपयोग करते समय, ऑपरेटर को संचालन और रखरखाव मैनुअल को ध्यान से पढ़ना चाहिए और उसमें दिए गए प्रावधानों का सख्ती से पालन करना चाहिए। कंपनी संचालन और रखरखाव मैनुअल के निर्देशों के अनुसार उत्पाद के गलत संचालन के प्रत्यक्ष या अप्रत्यक्ष परिणामों के लिए कोई जिम्मेदारी नहीं लेती है। कंपनी संचालन और रखरखाव मैनुअल में दिए गए निर्देशों का पालन किए बिना वारंटी शर्तों के उल्लंघन में संचालन, उपयोग और रखरखाव के कारण होने वाली जानमाल की हानि या उत्पाद क्षति के लिए कोई जिम्मेदारी नहीं लेती है।

1. जब उत्पाद चल रहा हो, तो टैंक का ढक्कन बंद होना चाहिए। टैंक में रखे गए संदिग्ध विस्फोटकों को छोड़कर, उत्पाद पर अन्य वस्तुओं को रखने की अनुमति नहीं है।

2. विस्फोट प्रभाव के बाद उत्पाद, टैंक, टैंक कवर और मुंह की अंगूठी अगर स्पष्ट विरूपण, दरार और क्रैकिंग है, तो उपयोग जारी नहीं रखना चाहिए; यदि कोई स्पष्ट विरूपण, दरार और क्रैकिंग नहीं है, तो अनुलग्नक 1 के अनुसार परीक्षण करें, यदि निर्दिष्ट मूल्य पार हो गया है, तो उपयोग जारी न रखें।

टीसीवी-ईओडी-5.0

विस्फोट-रोधी गेंद संचालन और रखरखाव मैनुअल

1 अवलोकन

टीसीवी-ईओडी-5.0 विस्फोट-रोधी गेंद का उपयोग आसपास के वातावरण पर विस्फोटक विस्फोटों के कारण उत्पन्न आघात तरंगों और मलबे के घातक प्रभाव को दबाने के लिए किया जाता है।

इस उत्पाद का व्यापक रूप से हवाई अड्डों, डॉक, स्टेशनों, सबवे, खेल स्थलों, प्रदर्शनी स्थलों, प्लाजा, सम्मेलन केंद्रों और अन्य घनी आबादी वाले स्थानों में उपयोग किया जाता है, जो संदिग्ध विस्फोटकों के हस्तांतरण और विनाश, खतरनाक सामानों के परिवहन के लिए उपयुक्त है।

2 उत्पाद विशेषताएँ

इस उत्पाद में सरल संरचना, आसान संचालन, सुरक्षित उपयोग और पुन: प्रयोज्य के फायदे हैं। विस्फोट प्रूफ टैंक ढक्कन के स्विच मोड में दो प्रकार के मैनुअल और इलेक्ट्रिक स्विच होते हैं, जो विभिन्न परिस्थितियों में स्विच करने के लिए उपयुक्त होते हैं; ट्रेलर ड्राइविंग सुरक्षा सुनिश्चित करने के लिए सर्विस ब्रेकिंग सिस्टम, रिवर्स एंटी-ब्रेकिंग मैकेनिज्म और ट्रैफिक लाइट से लैस है; उत्पाद विस्फोट प्रूफ टैंक के ढक्कन के खुलने और बंद होने की निगरानी के लिए एक वीडियो निगरानी प्रणाली से लैस है; उत्पाद विस्फोट-फ्लैश चेतावनी प्रणाली से लैस है, जो विस्फोटकों का निपटान करते समय आसपास के कर्मियों को सचेत कर सकता है।

3 उत्पाद संरचना और कार्य सिद्धांत

3.1 उत्पाद संरचना

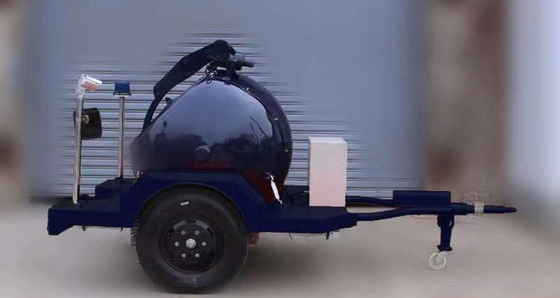

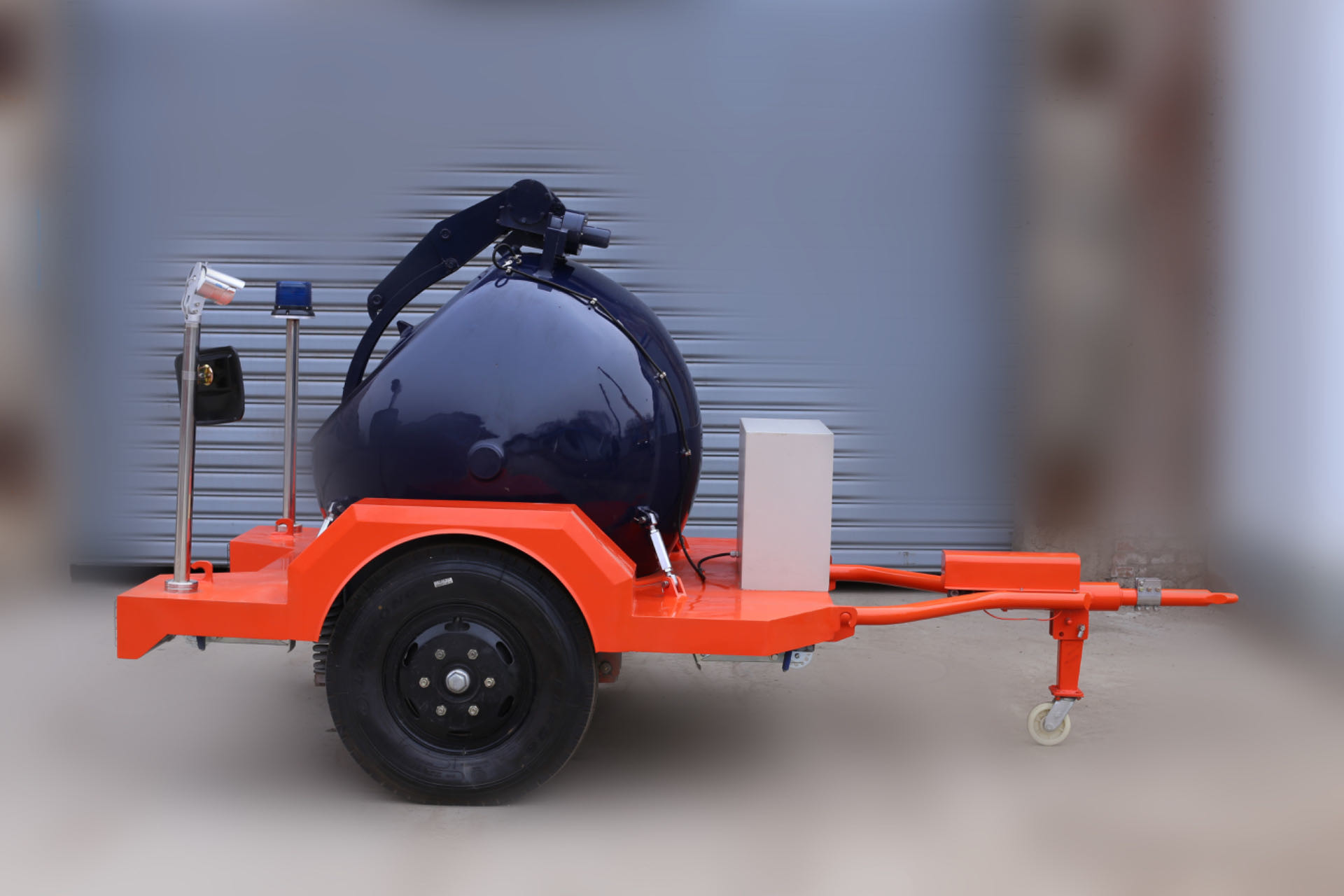

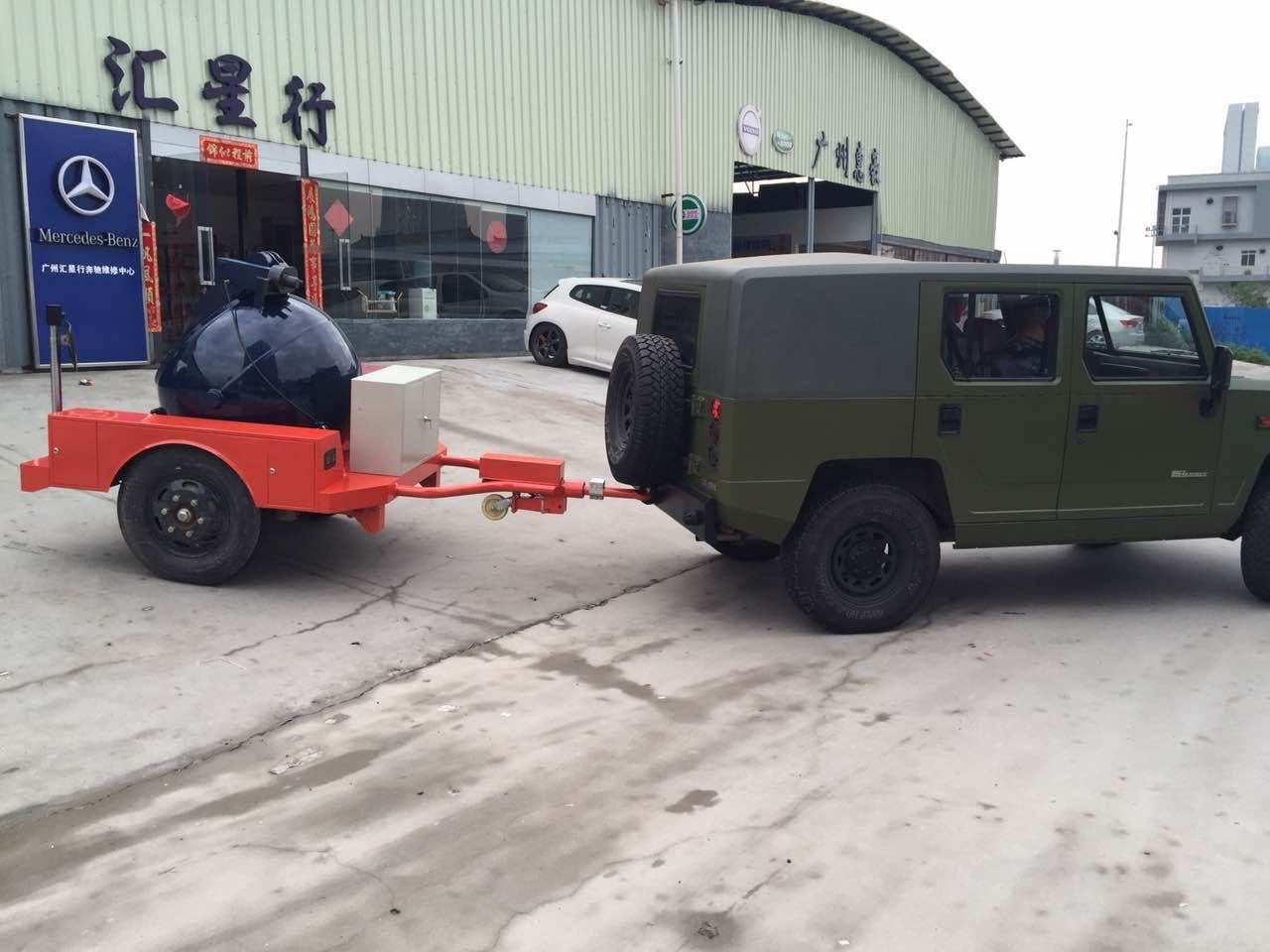

उत्पाद मुख्य रूप से विस्फोट प्रूफ टैंक, ट्रेलर, इलेक्ट्रिक कंट्रोल सिस्टम आदि से बने होते हैं, जैसा कि चित्र 1 में दिखाया गया है; उनमें से, विस्फोट प्रूफ टैंक मुख्य रूप से टैंक बॉडी, टैंक कवर, स्विचिंग मैकेनिज्म, रिड्यूसर क्लच, मोटर आदि से बना होता है, जैसा कि चित्र 2 में दिखाया गया है; ट्रेलर मुख्य रूप से बॉडी, पहिए, ब्रेकिंग सिस्टम, रिवर्स एंटी-ब्रेकिंग मैकेनिज्म, अपग्रेडेड सपोर्ट व्हील, फ्रंट और रियर लेग, कैमरा, फ्लैश लाइट आदि से बना होता है, जैसा कि चित्र 3 में दिखाया गया है।

आकृति1

चित्र 2

चित्र तीन

3.2 कार्य सिद्धांत

यह उत्पाद उच्च शक्ति वाले स्टील सामग्री से बना एक गोलाकार कंटेनर है, जो विस्फोट से उत्पन्न ऊर्जा को एक निश्चित स्थान पर रोकता है और आसपास के वातावरण पर विस्फोट से उत्पन्न शॉक वेव और टुकड़ों के घातक प्रभाव को रोकता है।

4 कार्य वातावरण

4.1 ऑपरेटिंग तापमान: -5℃ ～ +40℃.

4.2 सड़क की स्थिति और ड्राइविंग गति:

4.3 पार्किंग करते समय ट्रेलर को ट्रैक्शन वर्कशॉप से ​​अलग करने की अनुमति नहीं है।

4.4 बरसात के दिनों में वाहन चलाते समय, विस्फोट-रोधी बॉल और इलेक्ट्रिक कंट्रोल बॉक्स, कैमरा और फ्लैश लाइट को ढककर सुरक्षित रूप से बांध देना चाहिए, ताकि बिजली के घटकों को बारिश से क्षतिग्रस्त होने से बचाया जा सके।

5 तकनीकी पैरामीटर

6 उपयोग निर्देश

6.1 विस्फोट रोधी टैंकों के उपयोग के लिए निर्देश

6.1.1 विद्युत नियंत्रण

निर्देश	दंतकथा
1. वायरिंग a) इलेक्ट्रिक केबल ट्रे के केबल प्लग को ट्रेलर के फ्रंट कंट्रोल सॉकेट में लगाएं और उसे कसकर लॉक करें
निर्देश	दंतकथा
ख) नियंत्रण केबल (लगभग 2 मीटर लंबाई) के एक छोर पर दो प्लग को क्रमशः विद्युत केबल डिस्क के केंद्रीय सॉकेट से कनेक्ट करें; नियंत्रण केबल के दूसरे छोर पर दो प्लग को नियंत्रण बॉक्स के किनारे दो सॉकेट से कनेक्ट करें।
2. नियंत्रण क) नियंत्रण बॉक्स के पैनल पर "पावर स्विच" खोलें, और नियंत्रक पर डिस्प्ले स्क्रीन पर टैंक के मुंह की छवि प्रदर्शित होनी चाहिए। ख) नियंत्रक पर "ओपन कवर" बटन दबाएं, और जब कैन कवर सीमा स्थिति तक खुल जाएगा तो वह स्वचालित रूप से बंद हो जाएगा। ग) नियंत्रक पर "कवर बंद करें" बटन दबाएं, और सीमा स्थिति तक बंद होने के बाद कैन कवर स्वचालित रूप से बंद हो जाएगा। d) "फ़्लैश लाइट स्विच" चालू करें और फ़्लैश लाइट चालू हो जाएगी। ई) पावर डिस्प्ले पर बैटरी पावर प्रदर्शित करने के लिए पावर डिस्प्ले स्विच दबाएं। नोट: 1. प्लग डालते या निकालते समय हिंसा का प्रयोग न करें। 2. प्लग लगाते समय, प्लग को सॉकेट स्थान के साथ संरेखित किया जाना चाहिए।
निर्देश	दंतकथा
3. संदिग्ध विस्फोटक रखते समय, संदिग्ध विस्फोटक को टैंक सहायक नेटवर्क के केंद्र में रखा जाना चाहिए।

6.1.2 मैनुअल नियंत्रण

निर्देश

दंतकथा

1. विस्फोट-रोधी गेंद के पीछे हेक्सागोनल शाफ्ट में मैनुअल स्विच प्लेट डालें। 2. स्विच रिंच को संकेत द्वारा बताई गई दिशा में घुमाएं। 3. रियरव्यू मिरर के माध्यम से बॉल कवर के खुलने और बंद होने का निरीक्षण करें। नोट: 1. बॉल कवर को मैन्युअल रूप से स्विच करते समय, कृपया इलेक्ट्रिक कैबिनेट में बिजली की आपूर्ति को डिस्कनेक्ट करें। 2. खतरनाक सामान को गेंद को सहारा देने वाले जाल के केंद्र में रखा जाना चाहिए।

6.1.3 टैंक में विस्फोटक नष्ट करें

यदि टैंक में विस्फोटकों को नष्ट करना आवश्यक हो, तो उन्हें प्रशिक्षित पेशेवर ईओडी कर्मियों द्वारा ही संभाला जाना चाहिए, तथा विस्फोटकों को ट्रे के मध्य में रखा जाना चाहिए।

6.1.4 टैंक में विस्फोट के बाद पता लगाना

यदि टैंक का ढाँचा, ढक्कन और मुँह की रिंग दृष्टिगत रूप से विकृत, टूटी हुई या दरारयुक्त हो तो उनका उपयोग जारी नहीं रखा जाना चाहिए।

निगरानी बिंदु की चाप लंबाई मापने के लिए एक विशेष टेप मापक का उपयोग करें। यदि यह निगरानी बिंदु डेटा शीट की अधिकतम स्वीकार्य लंबाई सीमा से अधिक है, तो इसका उपयोग नहीं किया जाना चाहिए। निगरानी बिंदुओं की डेटा तालिका अनुलग्नक 1 में दिखाई गई है।

6.2 ट्रेलर उपयोग के लिए निर्देश

6.2.1 ट्रैक्टर से कनेक्ट करना

6.2.2 ड्राइविंग

निर्देश	दंतकथा
1 ट्रैफ़िक लाइट कनेक्ट करें सात-कोर कनेक्टर के एक सिरे को ट्रेलर बॉडी के सामने वाले सॉकेट में प्लग करें, और दूसरे सिरे को ट्रैक्टर से कनेक्ट करें। सात-कोर कनेक्टर केबल के रंग और ट्रैफ़िक सिग्नल लाइट के बीच के संबंध के लिए दाईं ओर दिए गए आरेख को देखें। नोट: 1. गाड़ी चलाने से पहले, टायर की जाँच करें कि उसमें कोई कमी तो नहीं है, और रिम विकृत या फटा हुआ तो नहीं है। अगर टायर में हवा का दबाव कम है, तो कृपया समय रहते उसे भर लें। अगर रिम विकृत या फटा हुआ है, तो कृपया समय रहते टायर बदल लें। 2. कार से निकलने से पहले सुनिश्चित करें कि टैंक का ढक्कन बंद है। 3. वाहन चलाने से पहले यह सुनिश्चित कर लें कि उत्पाद पर कोई अन्य अप्रासंगिक वस्तु न रखी गई हो।	सात-कोर कनेक्टर केबल रंग और ट्रैफ़िक लाइट संगत तालिका विशेषता केबल का रंग सामान्य रेखा काला रात का काला हरा बांए मुड़िए काला पीला ब्रेक काला लाल रिवर्स काला नीला दांए मुड़िए श्याम सफेद
2 पीछे की ओर एंटी-ब्रेक डिवाइस चालू करें (सिवाय तब जब पीछे की ओर जाना आवश्यक हो) ट्रैक्शन बार पर रिवर्स एंटी-ब्रेक इजेक्टर लीवर को इंगित स्थिति में घुमाएं। नोट: 1. गाड़ी चलाने से पहले, टायर की जाँच करें कि उसमें कोई कमी तो नहीं है, और रिम विकृत या फटा हुआ तो नहीं है। अगर टायर में हवा का दबाव कम है, तो कृपया समय रहते उसे भर लें। अगर रिम विकृत या फटा हुआ है, तो कृपया समय रहते टायर बदल लें। 2. कार से निकलने से पहले सुनिश्चित कर लें कि टैंक का ढक्कन पूरी तरह से बंद है। 3. वाहन चलाने से पहले यह सुनिश्चित कर लें कि उत्पाद पर कोई अन्य अप्रासंगिक वस्तु न रखी गई हो।

6.2.3 उलटना

निर्देश	दंतकथा
पीछे जाते समय, रिवर्स एंटी-ब्रेक डिवाइस पर नियंत्रण लीवर को ऊपर खींचें, ऊपरी लीवर को 180° घुमाएं, और ऑपरेशन को उल्टा करें। नोट: रिवर्स पूरा होने के बाद, इजेक्टर रॉड को रीसेट करने से पहले रिवर्स एंटी-ब्रेक डिवाइस को चलाया जा सकता है।

6.2.4 ट्रेलर रखना

निर्देश	दंतकथा
1. आगे का पैर रखें क) उठाने वाले सहायक पहिये को उचित ऊंचाई पर समायोजित करें और सामने के पैर की पिन को बाहर खींचें; कार के शरीर के साथ सामने के पैर को सीधा मोड़ें; सामने के पैर फिक्सिंग सीट के संबंधित छेद में पिन शाफ्ट डालें; पिन के अंत बाधक को पिन के लंबवत मोड़ें। ख) जमीन से ऊपर उठाने के लिए लिफ्टिंग सपोर्ट व्हील को समायोजित करें। 2. पिछला पैर रखें क) पिछले पैर पर लगे पिन को ऊपर खींचें, अगले पैर को कार की बॉडी के साथ लंबवत मोड़ें, तथा पिछले पैर को थोड़ा सा मोड़ें ताकि यह सुनिश्चित हो सके कि पिन संबंधित छेद में चली जाए। ख) पैर उठाने वाले रिंच को पिछले पैर के मध्य में षट्कोणीय शाफ्ट में डालें और रिंच को इस प्रकार घुमाएं कि पिछला पैर जमीन पर गिर जाए।
निर्देश	दंतकथा

7 रखरखाव और रख-रखाव

7.1 प्रस्थान से पहले जांच करें

प्रत्येक यात्रा से पहले, टायर की जाँच करें कि कहीं उसमें कोई कमी तो नहीं है, और रिम विकृत या फटा हुआ तो नहीं है। यदि टायर का दबाव कम है, तो कृपया समय रहते उसे भर लें। यदि रिम विकृत या फटा हुआ है, तो कृपया समय रहते उसे बदल दें।

7.2 नियमित रखरखाव और रख-रखाव

7.2.1 वाहन की सफाई

उत्पाद की सतह को महीने में एक बार साफ किया जाना चाहिए। सफाई करते समय, उत्पाद की सतह पर सीधे उच्च दबाव वाले पानी का छिड़काव करने की अनुमति नहीं है। उत्पाद की सतह को साफ सूती कपड़े से पोंछना चाहिए।

7.2.2 ट्रेलर

क) मासिक परीक्षण टायर दबाव, टायर दबाव 770KPa ± 30KPa सुनिश्चित करना चाहिए।

ख) हर तीन महीने में ब्रेक सिस्टम के तेल पॉट में ब्रेक द्रव भरा है या नहीं, इसकी जांच करें। यदि ब्रेक द्रव भरा नहीं है, तो कृपया समय पर ब्रेक द्रव को फिर से भरें। निरीक्षण के दौरान, ड्रॉबार भाग के सुरक्षात्मक आवरण के चार स्क्रू को हटा दें, सुरक्षात्मक आवरण को हटा दें, ब्रेक सिस्टम के तेल पॉट में तेल की ऊँचाई को नेत्रहीन रूप से जांचें, और फिर सुरक्षात्मक आवरण को रीसेट करें और इसे शिकंजा के साथ कस लें। नीचे दी गई तस्वीर देखें।

ख) हर छह महीने या हर 1000 किमी पर पहिये के नट को ढीला होने के लिए जांचें और टायर नट को पुनः कस लें।

ग) हर साल या हर 1000 किमी पर पहिये के हब बेयरिंग को पुनः ग्रीस करें।

d) हर साल या हर 1000 किमी पर पहिया ब्रेक को पुनः समायोजित करें ताकि यह सुनिश्चित हो सके कि सर्विस ब्रेक सामान्य रूप से काम करता है।

ई) टायर को घिसाव की स्थिति के अनुसार बदला जाएगा, और प्रतिस्थापन अंतराल 3 वर्ष से अधिक नहीं होगा।

उपरोक्त मामले पेशेवर संगठनों द्वारा बनाए रखे जाते हैं।

7.2.3 विस्फोट रोधी टैंक

a) विस्फोट-रोधी बॉल कवर को महीने में कम से कम एक बार खोला और बंद किया जाता है।

ख) विस्फोट-रोधी बॉल स्विच तंत्र प्रत्येक छह माह में नीचे की स्थिति में उचित मात्रा में तेल गिराता है, तथा फैले हुए तेल को साफ सूती कपड़े से पोंछ देता है।

7.2.4 मोबाइल बिजली आपूर्ति

क) मोबाइल पावर को हर तीन महीने में एक बार चार्ज और डिस्चार्ज करें, तथा डिस्चार्ज समाप्त होने के 24 घंटे के भीतर इसे चार्ज और रीस्टोर करें।

b) कृपया चार्ज करते समय उत्पाद के साथ आने वाले चार्जर का उपयोग करें। चार्ज करते समय, किसी गर्मी स्रोत के पास या सीधे धूप में चार्ज करने से बचें, और बैटरी को गीला न करें या पानी में न डालें।

सी) मोबाइल बिजली की आपूर्ति चार्ज नहीं किया जा सकता है, समय में प्रतिस्थापित किया जाना चाहिए, उत्पाद पर्यावरण के विभिन्न उपयोग के अनुसार, अलग जीवन, यह 3 साल को बदलने की सिफारिश की जाती है।

8 भंडारण और परिवहन

8.1 भंडारण

8.1.1 भंडारण तापमान:-10℃～+45℃;

8.1.2 भंडारण आर्द्रता: सापेक्ष आर्द्रता ≤80%;

8.1.3 भंडारण वातावरण: उत्पाद को हवादार, सूखे, साफ, प्रेरक शक्ति और संक्षारक गैस गोदाम से दूर रखा जाना चाहिए; यदि कोई गोदाम नहीं है, तो सीधे बारिश से बचने के लिए उत्पाद को वर्षारोधी कवर के साथ कवर करना सुनिश्चित करें।

8.1.4 सावधानियां:

क) उत्पाद को समतल भूमि पर पार्क किया जाएगा तथा ढलान पर पार्क नहीं किया जाएगा;

ख) टैंक का ढक्कन बंद होना चाहिए;

ग) सामने के पैर को जमीन के साथ ऊर्ध्वाधर स्थिति में समायोजित करें, और इसे जमीन के संपर्क में समायोजित करें, उत्पाद भंडारण स्थिति निम्नलिखित आकृति में दिखाई गई है;

घ) उत्पाद को वर्षारोधी कवर से ढका जाना चाहिए तथा सुरक्षित रूप से बांधा जाना चाहिए।

8.2 परिवहन

8.2.1 कांटा माउंटिंग आवश्यकताएँ:

क) उठाने का उपकरण: फोर्कलिफ्ट.

बी) फोर्कलिफ्ट लोड: ≥5T.

ग) फोर्कलिफ्ट कांटा आकार: चौड़ाई ≤210 मिमी, लंबाई ≥2000 मिमी, अंतर लगभग 750 मिमी।

घ) क्रॉस पॉइंट स्थिति: नीचे दिए गए चित्र को देखें। जब कांटा स्थापित किया जाता है, तो यह सुनिश्चित किया जाना चाहिए कि कार्गो कांटा एक ही समय में कांटा प्लेट के दोनों किनारों से गुजरता है, और फिर उत्पाद उठाया जाता है।

ई) अन्य आवश्यकताएं: फोर्कलिफ्ट स्थापना की प्रक्रिया में, कृपया हताहतों और उत्पाद क्षति से बचने के लिए फोर्कलिफ्ट की प्रासंगिक आवश्यकताओं का अनुपालन करें।

8.2.2 परिवहन आवश्यकताएँ:

क) उत्पादों को ढककर, वर्षा, नमी, स्वच्छ परिवहन साधनों के साथ परिवहन किया जाना चाहिए, ताकि एक ही गाड़ी में संक्षारक सामान न ले जाया जा सके।

(ख) उत्पाद को परिवहन के साधन के साथ मजबूती से बांधा जाना चाहिए ताकि यह सुनिश्चित हो सके कि परिवहन के साधन के चलने पर उत्पाद और परिवहन के साधन के बीच कोई हलचल न हो।

ग) सहायक पहियों को पीछे की ओर खींच लिया जाना चाहिए।

9 समस्या निवारण

नोट: यदि उपरोक्त समस्याओं से इंकार नहीं किया जा सकता है, तो कृपया निर्माता से संपर्क करें।

10 वारंटी अवधि

निर्दिष्ट कार्य वातावरण, भंडारण की स्थिति और रखरखाव के तहत उत्पाद की वारंटी अवधि है:

a) विस्फोट रोधी टैंक बॉडी, टैंक ढक्कन, स्विच मैकेनिज्म और ट्रेलर वाहन की वारंटी अवधि 2 वर्ष है।

ख) इलेक्ट्रिक कंट्रोल बॉक्स, कंट्रोलर, केबल, मोबाइल पावर सप्लाई, ट्रैफिक लाइट, फ्लैश लाइट, कैमरा, सपोर्ट कैस्टर आदि में रिड्यूसर, क्लच, मोटर, इलेक्ट्रिकल कंपोनेंट (जैसे ड्राइवर आदि) की वारंटी अवधि 1 वर्ष है।

ग) ट्रेलर ब्रेक सिस्टम, व्हील असेंबली (टायर, हब, बेयरिंग) और सस्पेंशन सिस्टम की वारंटी अवधि 1 वर्ष या 2000 किमी है।

d) कार सहायक उपकरण (हाइड्रोलिक जैक, टायर रिंच, लेग लिफ्टिंग रिंच, एलन रिंच, विशेष टेप उपाय, लकड़ी के कुशन ब्लॉक, ओवरऑल, सहायक जाल) वारंटी द्वारा कवर नहीं किए जाते हैं।

ई) इस संचालन और रखरखाव मैनुअल की आवश्यकताओं से परे स्थितियों में उपयोग वारंटी द्वारा कवर नहीं किया जाता है।

11 संपर्क जानकारी

पता: नं.16 निंग्बो रोड, लोंगटन जिला, जिलिन सिटी, जिलिन प्रांत

टेलीफ़ोन: 0432-65117860 मोबाइल: 13843229755

फ़ैक्स: 0432-65117860 पोस्टकोड: 13202111

कॉन्फ़िगरेशन सूची
